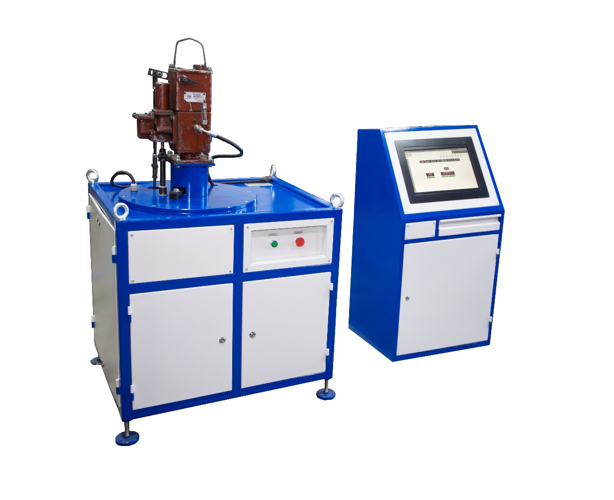

Стенд позволяет проводить обкатку, регулировку и настройку следующих типов регуляторов частоты вращения: 10Д100.36сб-2, Д50.36сб, 7РС2, 1-М7РС2, 2-М7РС2-1, 3-М7РС2-1, 3-7РС2, 10ВРН30, 10ВРН50, 11ВРН50, 14ВРН100.
Стенд обеспечивает поддержание заданной частоты вращения для проверки работоспособности РЧО в зависимости от позиции контроллера машиниста тепловоза; подвод и контроль давления сжатого воздуха в пневматической системе; контроль давления в масляной системе.
* Типы испытуемых регуляторов согласовываются в техническом задании.
| Наименование параметра |
Значение |
| Потребляемая мощность, не более, кВт |
3 |
| Напряжение питающей сети, В |
380 |
| Частота питающей сети, Гц |
50 |
| Частота вращения, не более, об/мин |
1500 |
| Давление сжатого воздуха, МПа |
0,05 до 1,2 |
| Обратная связь регулятора с электродвигателем привода |
Бесконтактная аналоговая |
| Габаритные размеры стенда |
950х800х1900 |
| Масса, кг |
400
|
| Наименование | Кол-во |
| Стенд для настройки и обкатки РЧО | 1 шт. |
| Пульт управления | 1 шт. |
| Сменные проставки | 1 комп. |
| Прижимы | 1 комп. |
| Тяги | 1 комп. |
| ЗИП | 1 комп. |
| Эксплуатационная документация | 1 комп. |
* Комплект поставки согласовывается в техническом задании
Примеры предприятий, куда отгружена эта модель. Полный перечень поставок — по запросу.
Автоматизированный стенд настройки и обкатки РЧО тепловозных дизелей предназначен для испытаний и контроля параметров. Стенд позволяет проводить обкатку, регулировку и настройку следующих типов регуляторов частоты вращения: 10Д100.36сб-2, Д50.36сб, 7РС2, 1-М7РС2, 2-М7РС2-1, 3-М7РС2-1, 3-7РС2, 10ВРН30, 10ВРН50, 11ВРН50, 14ВРН100.
Основные технические характеристики СТ.441439.101: Потребляемая мощность, не более, кВт | 3; Напряжение питающей сети, В | 380; Частота питающей сети, Гц | 50; Частота вращения, не более, об/мин | 1500; Габаритные размеры стенда | 950х800х1900. Полный перечень — в паспорте изделия и на странице каталога.
Автоматизированный стенд настройки и обкатки регуляторов частоты вращения (РЧО) тепловозных дизелей Д50, Д49, 211Д3, ПД1М разработан в соответствии с действующими нормативами ОАО «РЖД» и ГОСТ. Точный перечень совместимости указан в разделе «Назначение оборудования». Под нестандартные модификации возможна адаптация конструкции по техническому заданию заказчика.
Срок изготовления — до 120 дней. Доставка — транспортной компанией, ж/д доставка, самовывоз (г. Омск). Оборудование доставляется в разобранном виде; при необходимости — отдельными блоками. Сроки изготовления партий от 3 единиц согласовываются индивидуально.
Гарантия 12 месяцев с возможностью продления. Сервисная поддержка — 24×7×365. В постгарантийный период обеспечивается снабжение запчастями благодаря учёту серийных номеров завода. По запросу заключается договор на регламентное обслуживание.
Да. По согласованию с заказчиком завод направляет инженера для шеф-монтажа, пусконаладочных работ, первичных испытаний под нагрузкой и демонстрации работы оборудования для персонала. Стоимость работ согласовывается отдельно. Демонстрация работы оборудования проводится на территории заказчика после установки.
РЧО — регулятор частоты вращения тепловозного дизеля, поддерживает заданные обороты под нагрузкой. После ремонта РЧО требуется обкатка для приработки прецизионных пар (плунжерных пар, рейки управления) и настройка характеристик регулирования согласно требованиям эксплуатационной документации.
Стенд работает с РЧО тепловозных дизелей Д50, Д49, 211Д3, ПД1М. Универсальная конструкция стенда позволяет переключаться между типами регуляторов с заменой адаптерной оснастки. Поддерживаются регуляторы основных производителей и модификаций.
Полный цикл включает: подачу топлива на РЧО, запуск приводного двигателя, обкатку при разных оборотах для приработки деталей, настройку характеристики регулирования, проверку точности поддержания оборотов, регистрацию параметров в протокол. Длительность цикла — 2–4 часа.
Стенд обеспечивает обкатку и настройку 2–4 РЧО в смену с учётом времени цикла и операций установки/снятия. Для крупных депо с большим парком тепловозов рекомендуется параллельная работа двух стендов на участке.
