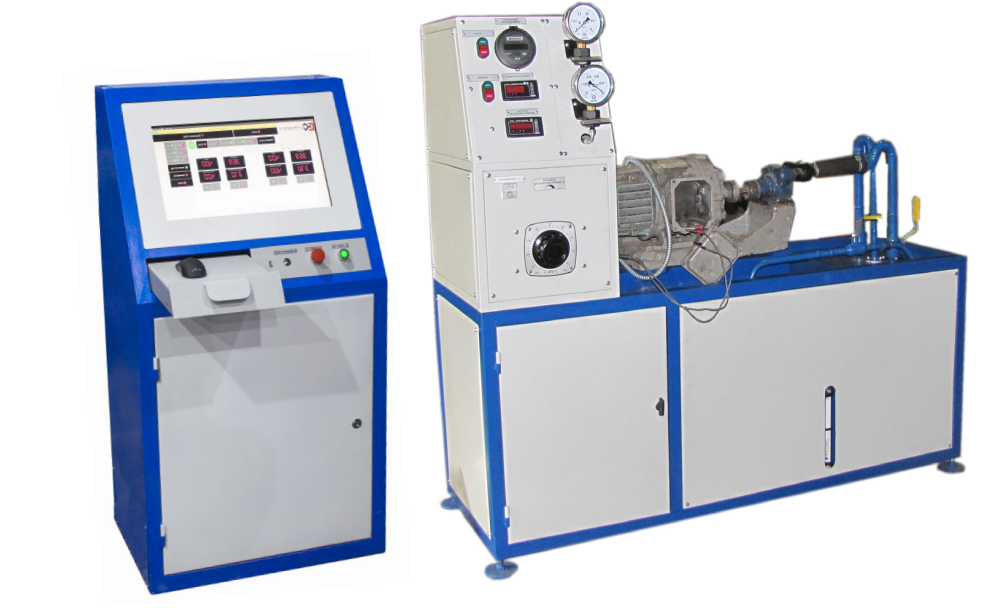

Стенд предназначен для проведения испытаний топливоподкачивающего агрегата тепловозов (насос 2Д100.32.010СБ, смонтированных с электродвигателем на общей плите), в условиях локомотивных депо и локомотиворемонтных заводов.
Топливоподкачивающие насосы подвергаются обкатке и проверке производительности после проведения ремонтных работ.
Стенд состоит из силового модуля и пульта управления.
Стенд укомплектован дополнительными средствами измерения для проверки основных параметров электродвигателя.
| Наименование параметра |
Значение |
| Потребляемая мощность, кВт, не более |
0,5 |
| Напряжение питающей сети, В |
380 |
| Частота питающей сети, Гц |
50 |
| Диапазон регулировки частоты вращения, об/мин |
60-1500 |
| Диапазон регулировки напряжения, В |
0-380 |
| Диапазон контроля давления топлива, МПа ( кгс/см²) |
0-0,98 (0 до 10) |
| Относительная погрешностью измерения давления, % |
1,5 |
| Вместимость бака для топлива, л |
22 |
| Габаритные размеры стенда |
1200 х 950х 1750 |
| Масса, кг, не более |
250 |
| Наименование | Кол-во |
| Стенд для испытания топливоподкачивающих агрегатов | 1 шт. |
| Пульт управления | 1 шт. |
| ПК (системный блок, панель оператора, принтер, источник бесперебойного питания) | 1 комп. |
| Измерительные приборы | 1 комп. |
| Кабель питания | 1 шт. |
| ЗИП | 1 комп. |
| Эксплуатационная документация | 1 комп. |
* Комплект поставки согласовывается в техническом задании.
