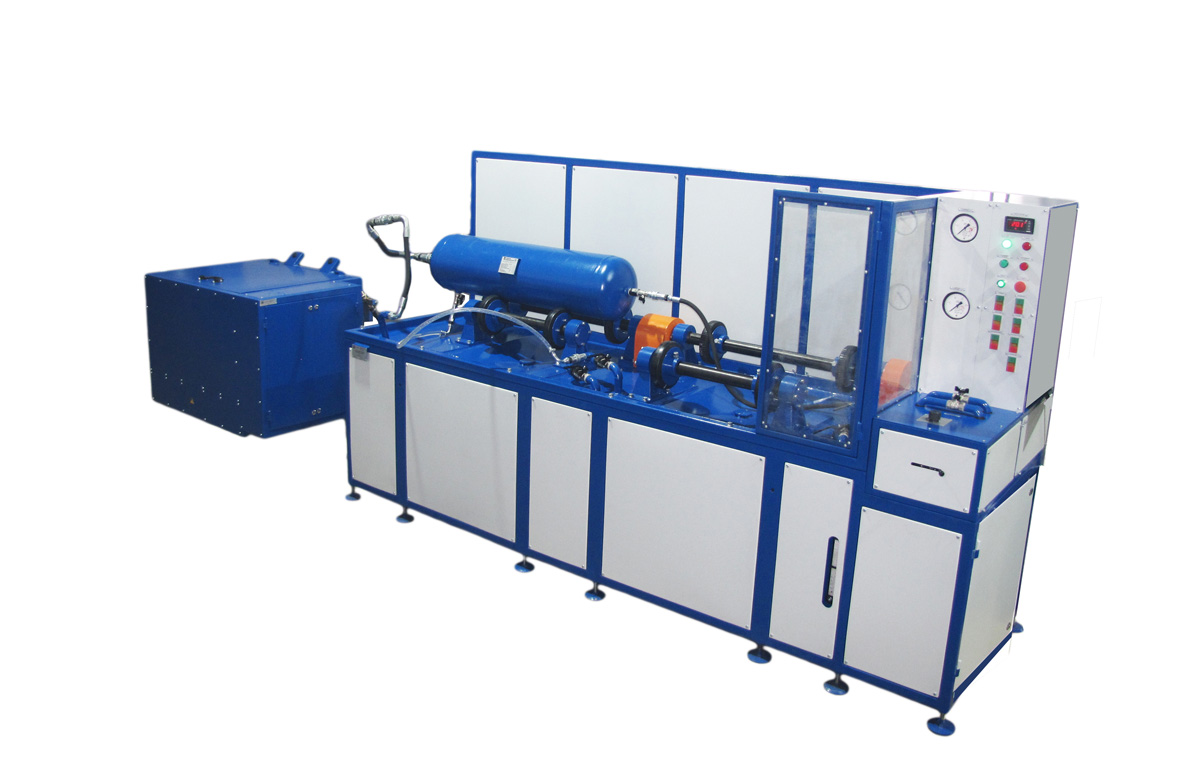

Автоматизированный стенд для проведения гидравлических испытаний резервуаров СТ.441429.502

Стенд предназначен для проведения испытаний воздушных резервуаров* подвижного состава, используемого на железных дорогах, в соответствии с установленными Правилами надзора. Он обеспечивает безопасность и надежность работы резервуаров, предотвращая возможные аварийные ситуации.

Перед началом испытаний резервуар осматривают на кантователе, где он поворачивается на 360 градусов, чтобы проверить все поверхности. Если дефектов не обнаружено, резервуар промывают и пропаривают. Подача пара осуществляется от стационарного парогенератора или цехового паропровода. После этого проводятся гидравлические испытания для проверки герметичности и прочности конструкции.

Конструкция стенда позволяет проводить испытания различных типов резервуаров, включая уравнительные, запасные и другие, в условиях локомотивных депо и ремонтных заводов. Это делает его универсальным инструментом для обслуживания и контроля состояния воздушных резервуаров железнодорожного подвижного состава.

Дополнительно стенд оснащен системой контроля давления и температуры, что позволяет отслеживать параметры испытаний в режиме реального времени. Это обеспечивает точность и надежность результатов.

* Типы испытуемых резервуаров согласовываются в техническом задании.

Дополнительная информация по стенду

Автоматизированный стенд СТ.441429.502 предназначен для проведения гидравлических испытаний резервуаров различного назначения с целью определения их герметичности, прочности и соответствия установленным нормам и стандартам. Стенд обеспечивает автоматизацию процесса испытаний, повышая точность измерений, сокращая время проведения тестов и минимизируя влияние человеческого фактора. Область применения охватывает широкий спектр отраслей, включая химическую, нефтегазовую, пищевую промышленность, а также машиностроение и энергетику.

Общая характеристика и функциональные возможности испытательного стенда

Конструктивно стенд для гидравлических испытаний СТ.441429.502 представляет собой комплексную систему, включающую в себя:

• Станину: Прочная металлическая конструкция, обеспечивающая надежную фиксацию испытуемого резервуара и выдерживающая нагрузки, возникающие при гидравлических испытаниях.
• Гидравлическую систему: Включает насосную станцию высокого давления, систему трубопроводов, запорно-регулирующую арматуру и датчики давления. Обеспечивает плавное и точное повышение давления в испытуемом резервуаре до заданного значения.
• Систему контроля и управления: Базируется на промышленном контроллере (PLC) и оснащена сенсорной панелью оператора (HMI). Позволяет оператору задавать параметры испытаний, контролировать процесс в реальном времени, регистрировать данные и формировать отчеты.
• Систему безопасности: Включает предохранительные клапаны, датчики протечек, систему аварийной остановки и ограждения. Обеспечивает безопасность персонала и оборудования во время проведения испытаний.
• Систему сбора и обработки данных: Осуществляет сбор данных с датчиков давления, температуры, уровня и других параметров. Обрабатывает данные в соответствии с заданными алгоритмами и формирует отчеты, содержащие информацию о ходе испытаний и полученных результатах.

Стенд СТ.441429.502 позволяет проводить следующие виды испытаний:

• Испытание на герметичность: Определение наличия протечек в сварных швах, соединениях и корпусе резервуара при заданном давлении.
• Испытание на прочность: Определение способности резервуара выдерживать заданное давление без деформаций и разрушений.
• Циклические испытания: Моделирование переменных нагрузок, возникающих в процессе эксплуатации резервуара, для оценки его долговечности.
• Испытания на разрыв: Определение предела прочности резервуара путем доведения давления до разрушения.

Преимущества использования стенда СТ.441429.502

Внедрение автоматизированного испытательного стенда СТ.441429.502 позволяет предприятиям получить ряд существенных преимуществ:

• Повышение точности и объективности результатов испытаний: Автоматизация процесса минимизирует влияние человеческого фактора и обеспечивает высокую повторяемость результатов.
• Сокращение времени проведения испытаний: Автоматизированное управление и контроль позволяют ускорить процесс испытаний по сравнению с ручными методами.
• Снижение затрат на оплату труда: Автоматизация позволяет сократить количество персонала, необходимого для проведения испытаний.
• Повышение безопасности: Система безопасности стенда минимизирует риск возникновения аварийных ситуаций и травм персонала.
• Улучшение качества продукции: Тщательные испытания на стенде позволяют выявлять дефекты и предотвращать выпуск некачественной продукции.
• Ведение электронной документации: Система сбора и обработки данных позволяет формировать подробные отчеты об испытаниях, что упрощает ведение документации и обеспечивает прослеживаемость результатов.
• Соответствие оборудования нормативным требованиям: Стенд соответствует требованиям российских и международных стандартов, что позволяет проводить испытания в соответствии с установленными нормами.

Принцип работы

Работа испытательного стенда СТ.441429.502 осуществляется следующим образом:

1. Подготовка к испытаниям: Испытуемый резервуар устанавливается на станину стенда и надежно фиксируется. Подключаются необходимые датчики и измерительные приборы.
2. Заполнение резервуара рабочей средой: Резервуар заполняется рабочей средой (обычно водой) через систему трубопроводов.
3. Задание параметров испытаний: Оператор задает параметры испытаний (давление, время выдержки, количество циклов и т.д.) через сенсорную панель оператора.
4. Проведение испытаний: Насосная станция создает давление в резервуаре, которое контролируется датчиками давления. Система управления поддерживает заданное давление в течение заданного времени.
5. Сбор данных: Данные с датчиков давления, температуры, уровня и других параметров собираются и обрабатываются системой сбора и обработки данных.
6. Анализ результатов: После завершения испытаний система формирует отчет, содержащий информацию о ходе испытаний и полученных результатах. Оператор анализирует отчет и принимает решение о соответствии резервуара установленным требованиям.

Комплект поставки

В стандартный комплект поставки стенда СТ.441429.502 входят:

• Станина.
• Гидравлическая система (насосная станция, трубопроводы, запорно-регулирующая арматура, датчики давления).
• Система контроля и управления (промышленный контроллер, сенсорная панель оператора).
• Система безопасности (предохранительные клапаны, датчики протечек, система аварийной остановки, ограждения).
• Система сбора и обработки данных (датчики, измерительные приборы, программное обеспечение).
• Комплект эксплуатационной документации (руководство по эксплуатации, паспорт оборудования, сертификаты).

Примечание: Комплект поставки может быть изменен в соответствии с требованиями заказчика.

Сервисное обслуживание оборудования и поддержка

Компания-производитель предоставляет полный спектр услуг по сервисному обслуживанию и технической поддержке стенда СТ.441429.502, включая:

• Монтаж и пусконаладочные работы.
• Обучение персонала заказчика.
• Гарантийное и послегарантийное обслуживание оборудования.
• Поставку запасных частей и расходных материалов.
• Консультации по вопросам эксплуатации и обслуживания стенда.

Автоматизированный стенд гидравлических испытаний резервуаров СТ.441429.502 производства Омского завода нестандартного специализированного оборудования «Стандарт» — является надежным и эффективным инструментом для проведения гидравлических испытаний резервуаров различного назначения.

Внедрение стенда позволяет предприятиям повысить качество продукции (изделий), снизить затраты и обеспечить безопасность персонала.
