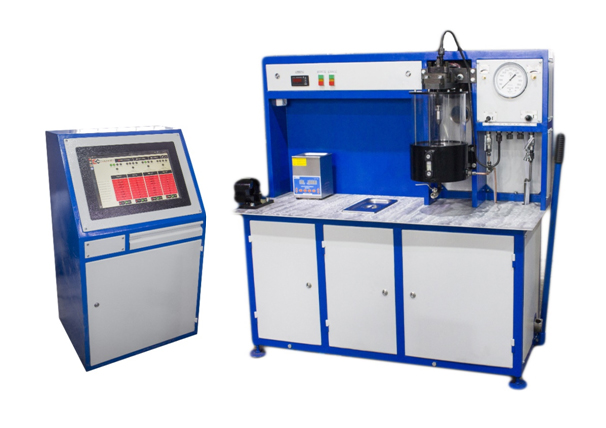

Стенд предназначен для разборки/сборки форсунок, предварительной обмывки деталей форсунок в ванночке с дизельным топливом, очистки распылителя от нагара в ультразвуковой мойке, определения качества распыла топлива и проведение контрольных операций, по оценке пригодности форсунок к дальнейшей эксплуатации в соответствии с Правилами ремонта, в условиях локомотивных депо и ремонтных заводов.
| Наименование параметра | Значение |
| Потребляемая мощность, кВт, не более | 2,2 |
| Напряжение питающей сети, В | 220 |
| Частота питающей сети, Гц | 50 |
| Способ очистки топлива | Фильтр тонкой очистки топлива |
| Способ крепления форсунки при испытаниях | Пневматический/ручной прижим |
| Подача топлива | Автоматизированная/ручная |
| Давление воздуха в системе стенда, кгс/см² | 4-6 |
| Вместимость бака для топлива, л | 8 |
| Контроль давления топлива при испытаниях, кгс/см² | МПТИ -У3 600, 0.4 |
| Подвод сжатого воздуха, кгс/см2 | 4,5-6 |
| Тип вентиляции | Вытяжная |
| Габаритные размеры | |
| Длина х Ширина х Высота, мм | 1600 х 1000 х 1800 |
| Масса, кг | 400 |
Конкурентные преимущества
1) Автоматизация оборудования, исключающая «человеческий фактор», за счет использования в составе стенда: промышленного ПК, программируемого логического контроллера (ПЛК), автоматизированной приводной техники (пневматический управляемый цилиндр), системы контроля давления впрыска топлива, системы автоматического поддержания температуры топлива.
2) Стенд является унифицированным, позволяет проводить испытания различных типов форсунок.
3) Надежность и ремонтопригодность, за счет использования:
— «промышленной» электроники серийного производства, с открытой информацией по способам диагностики (По требованию заказчика, программное обеспечение передается заказчику в комплекте поставки);
— возможности удаленного подключения к оборудованию для расширенной диагностики на предмет неисправности.
| Наименование | Кол-во |
| Стенд для ремонта и испытания форсунок | 1 шт. |
| Пульт управления | 1 шт. |
| Трубка высокого давления | 1 комп. |
| Приспособление для удержания форсунки | 1 комп. |
| Ультразвуковая мойка | 1 шт. |
| Вытяжная вентиляция | 1 шт. |
| ЗИП | 1 комп. |
| Эксплуатационная документация | 1 комп. |
Функциональные возможности:
— проведение ремонтных работ форсунки (сборка/разборка);
— определение давления впрыска топлива и качества распыла в распылочной камере;
— предварительная очистка деталей в ванне с дизельным топливом;
— очистка от нагара в ультразвуковой ванне;
— контроль уровня и температуры топлива в топливном баке;
— удаление воздуха с содержанием распыленного топлива с помощью вытяжного вентилятора.
Стенд должен быть установлен в помещении с приточно-вытяжной вентиляцией на устойчивую и ровную поверхность; Качество электрической энергии в системах электроснабжения должно соответствовать ГОСТ 32144-2013; Подвод сжатого воздуха 4-го класса чистоты в соответствии со стандартом DIN ISO 8573-1, либо 3-го класса в соответствии с ГОСТ 17433-80, а также давление сжатого воздуха должно быть в диапазоне от 6 кгс/см2 до 8 кгс/см2.
